功能特点

输入连接：是一款触点输入组隔离端子板，可将 24 个干触点输入连接到带组隔离的触点输入（TBCI）端子板上的两个栅栏式端子块，对于接触激励，TBCI 与直流电源耦合。

降噪保护：触点输入中的降噪电路可保护浪涌和高频噪声，在信号输入点附近的每个输入端，滤波器可降低高频噪声并控制浪涌。

应用支持：TBCI 支持单工和 TMR 应用程序，并与 VTCC/VCRC 一起工作。

安装与连接

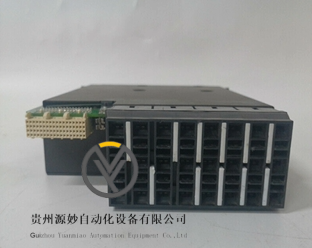

接线安装：将 24 路干接点输入的接线直接连接到端子板的两个 I/O 接线端子上。两个螺钉将这些块固定到位，并且可以将它们从电路板上拔下进行维护。每个块有 24 个端子，可容纳高达 #12 AWG 的电线。每个接线盒的左侧是一个连接到机箱接地的屏蔽接线板。

电源连接：使用插头 JE1 和 JE2 将 TBCI 连接到接触激励电压源。

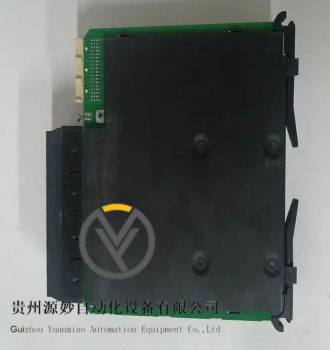

布线连接：在单工系统中使用连接器 JR1 将 TBCI 连接到 I/O 处理器。使用连接器 JR1、JS1 和 JT1 将 TBCI 连接到 TMR 系统中的 I/O 处理器。根据 Mark VI、Mark VIe 或 Mark VIeS 系统的类型以及冗余级别，插入电缆或 I/O 包。

操作与诊断

操作电压：H1 上的干触点输入由涡轮机控制的浮动 125V 直流（100-145V 直流）电源供电。在为每个触点输入供电之前，125V 直流母线在配电模块中受到电流限制。H2 和 H3 变体使用较低的电压。

诊断测试：测量激励电压，如果激励低于标称电压的 40%，I/O 组件 / 板会设置并锁定诊断警告；作为测试，所有接线板的输入都设置为断开触点（故障安全）状态，任何未通过诊断测试的输入都会被强制进入故障安全模式，从而导致故障的产生；如果来自该板的输入与来自所有三个板的 TMR 表决值不匹配，则会发出故障；每个端子板连接器都有自己的 ID 设备，I/O 包 / 板会查询该设备。
