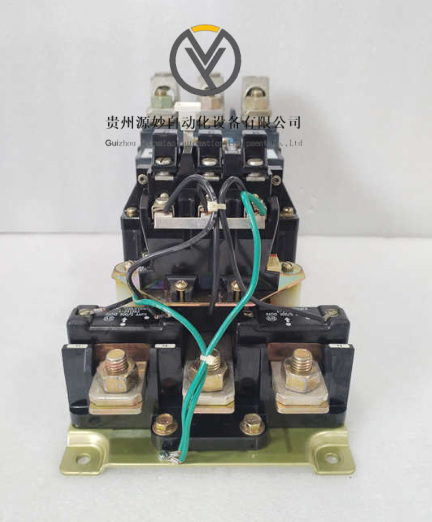

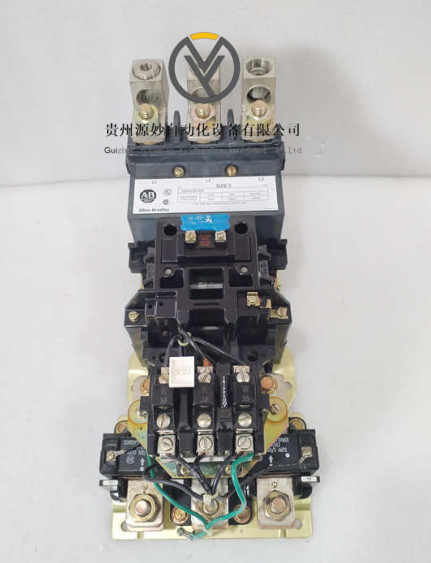

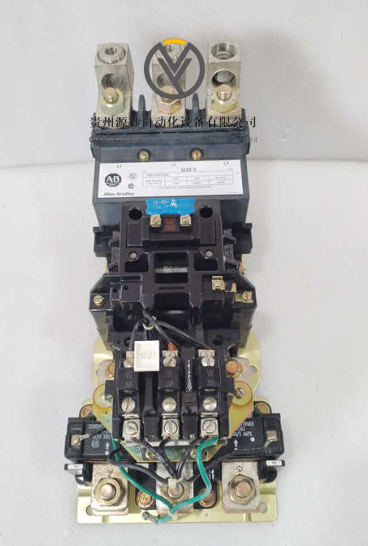

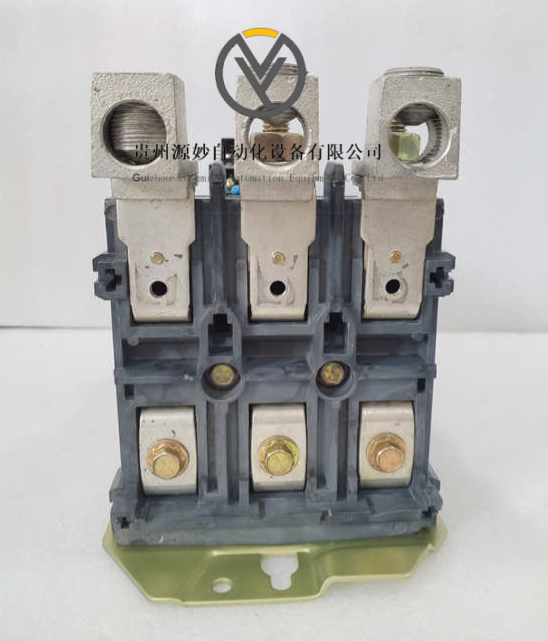

品牌：Allen-Bradley

型号：509-FOD-XXX

产品类型：非可逆开放式起动器

用途：用于直接起动

产品特性

安装方式：提供面板或 DIN 导轨安装型。

相数：提供 3 相和单相。

规格：NEMA 规格 00 至 9。

过载保护：有温度补偿过载保护。

电路连接：主电路电气连接方式为螺丝连接。

兼容性：不能与 NEMA 接触器和带有可选通信模块的电子过载继电器组合。

技术参数

额定控制电源电压：交流 50 赫兹时为 110V；交流 60 赫兹时为 120V。

额定工作极限电流：312A。

连续电流：270A。

电路合闸浪涌电流峰值：包括偏移，最大 3163。

散热：19.8W（L 系列）。

线圈工作极限：85…110%（L 系列）。

密封：96VA，60hz 线圈（L 系列）。

额定功率：最大 75hp（230V 负载电压，三相，插拔和缓动）。

变压器一次开关额定 kVA：94kva（460V 负载电压，三相，涌流≤20 倍连续电流）。

电容开关 kVAR：80kVAR（230V，三相）。

协调等级：符合 IEC 60947-4-3 2 级。

其他特点

防护性能：提供多种金属外壳选择，包括类型 1、3R/12、4/4X 不锈钢，7 和 9 危险场所等不同防护等级的外壳。

适用电机类型：适用于恒功率、恒转矩或可变转矩的三相电机
